什么是绕组的结线组合？

变压器高、中和低压绕组的连接方式组合在一起就是连接方式组合。变压器的连接方式组合是非常重要的，它对变压器的性能、制造成本和运行特性都有很大的影响。常用的连接方式组合，对于双绕组三相变压器有 Yy、Yd 和 Yz；对于三绕组三相变压器有 Yyd、Yyy、Yad 和 Yay 等。

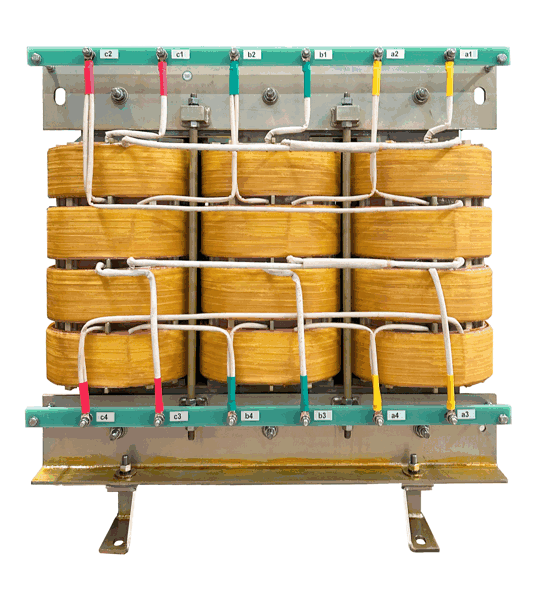

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

自耦变压器出线端的避雷器保护是如何进行的呢？

在安装避雷器时，需要在自耦变压器的高压侧和中压侧的出线端都装设避雷器。此时，要求在出线端与避雷器之间不得设置任何刀闸，以防止避雷器与变压器线端断开的可能性。这确保了当变压器的出线端切断时，避雷器仍然连接在变压器的出线端上。这样的做法有以下优点： a. 在高压侧受到雷击时，可以防止中压侧一开始就出现人射波电压； b. 当中压侧受到雷击时，可以防止高压侧可能出现的三倍进波电压； c. 保护进波线端的绝缘。

在低压侧出线端，只需安装一个避雷器，即可防止由于低压开路静电感应分量引起的过电压危险。当低压侧为双分裂时，需要在每个相的分裂绕组上各装一个避雷器。

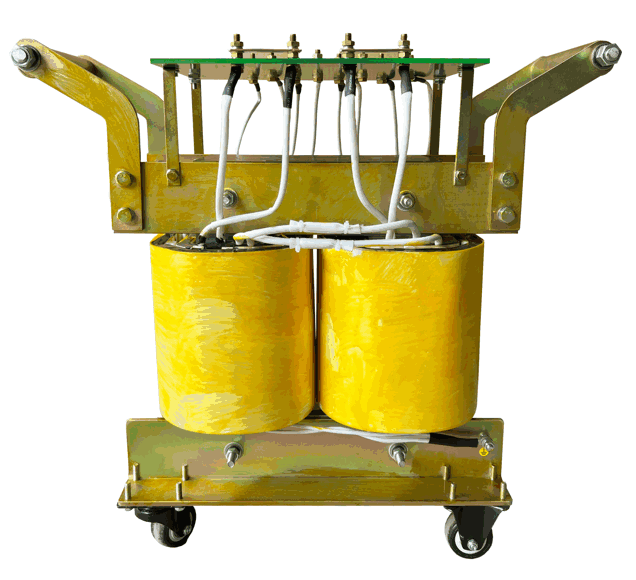

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

Yy 结线组合有什么特征？

Yy 结线组合除了具有 Y 形结线的特征外，对于不同结构的铁心还具有不同的特征。 对于心式变压器时的特征：

a.由于不存在三次谐波电流，磁通中有三次谐波磁通，但不能在铁心中闭合，只能在三个铁心柱中沿同一方向流通，流出铁心经过油及箱体等再回到铁心。由于铁心外的磁阻较大，使得三次谐波磁通较小，因此三次谐波电压也不大，通常不超过基波的5%。只是三次谐波磁通将在金属结构件中引起涡流损耗。

b.可以用四线制给不平衡的负载供电，此时中性点的漂移也不大；两个中性点可以无条件接地。

c.在额定运行状态下，每相的最大对地电压仅为线电压的1/√3，中性点的电压实际上等于零，因此绕组绝缘所承受的电压强度较低。 因此，Yy 结线组合常用于三相心式小容量变压器中。对于三相心式大容量变压器，由于金属结构件中涡流损耗很大，不宜采用。

对于三相壳式变压器或三个单相变压器组的特征：

a.三次谐波磁通完全在铁心中流通，因此三次谐波电压较大。当铁心最大磁密与心式结构的最佳值相同时，三次谐波电压可达基波的30%～60%，对绕组绝缘极为不利。

b.在额定运行状态下，每相的最大对地电压也为线电压的1/√3。但当铁心最大磁密与心式结构的最佳值相同时，中性点的电压实际上并不等于零。只有在铁心最大磁密不超过磁化曲线的拐点时，中性点的电压才等于零，也只有在这种情况下，才允许中性点接地。

c.中性点接地，改变了每相线端的三次谐波电压，流过绕组电感的容性电流使三次谐波电压增大，能引起对通信的干扰。如果发电机与变压器一次侧的中性点不连在一起，三次谐波电压也将大到对通信产生干扰。

因此，三相壳式变压器和三个单相变压器组不能采用这种结线组合。

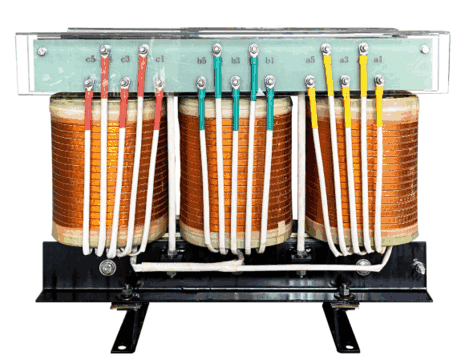

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

变压器绕组常用的三种结线有什么特点？

  a. Y 形结线的特点：Y 形结线的绕组电流等于线电流，导线截面较大，具有良好的机械强度；绕组电压等于线电压的1/ √3，导致匝数和绝缘用量较少，导线填充系数大，可实现分级绝缘；由于导线填充系数大，匝间静电电容较高，冲击电压分布均匀；此外，中性点可引出接地，也可用于实现四线制供电。该结线的主要缺点是没有三次谐波电流的循环回路。

b. D 形结线的特点：D 形结线的特点与 Y 形结线相反。

c. Z 形结线的特点：Z 形结线具有 Y 形结线的优点，匝数比 Y 形结线多15.5%。尽管 Z 形结线没有三次谐波的循环回路，但即使在铁心中有三次谐波磁通的情况下，由于两个半绕组的三次谐波电压大小相等且方向相反，线端对中性点间的电压也没有三次谐波电压。

Z 形结线的优点还在于，当冲击电流流过绕组时，同一柱上的两个半绕组的磁势大小相等且方向相反。因此，Z 形结线的绕组在遭受冲击电压时，不会感应到另一侧绕组。同样，它还可以消除另一侧遭受冲击过电压时，变换到它本身的过电压。然而，Z 形结线由于两个半绕组的电压相量之间有30°的相位移，使相绕组的有效材料用量增加15.5%，铁窗加大，成本增加，因此通常仅用于低压侧。

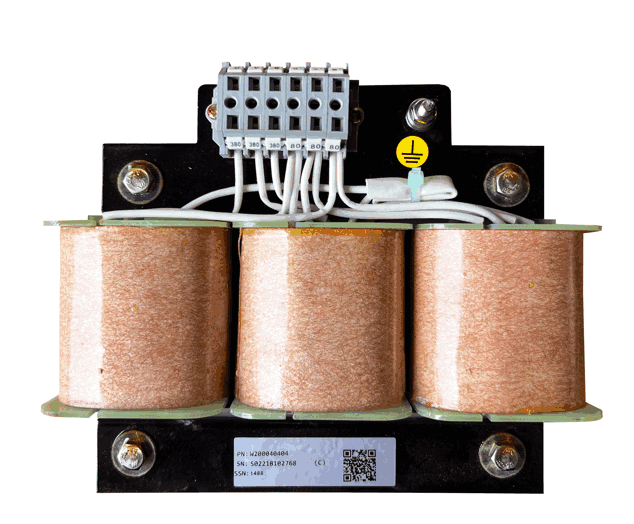

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

热风真空干燥法如何进行？

热风真空干燥法是目前广泛采用的方法，其过程是将温度在105～130℃之间的热空气送入真空罐，用以加热器身，使器身内部均匀受热，提高温度，以实现蒸发水分的目的。

对于大容量变压器，加热和抽真空需交替进行。例如，先进行40小时的热风加热，然后进行10～15小时的真空抽取；接着进行10～20小时的加热，再进行10～15小时的真空抽取，如此循环进行。循环的次数取决于电压等级，电压等级越高，循环次数越多。这是因为超高压变压器的绝缘部件较多，引线包扎较厚，因此油道间隙较小。

当内部温度升高到一定程度时，水分大量蒸发，油隙中湿度较大，继续通热风难以进入器身内部，绝缘体温度会显著下降，热风循环加热效果较小。在这种情况下进行真空抽取，降低气压，绝缘部件和油隙中的水分得到较快的蒸发，可以使绝缘体中的水汽浓度下降。达到一定程度后，再次进行热风加热，可以保持变压器内部温度下降不会太大，并且下降后很快得到恢复，因此实现了较好的干燥效果。

真空管路系统的连接示意图如图41-1所示。由于真空罐要求较高的真空度（10～133Pa），真空管路中应配备二级真空泵。这样可以既满足真空度要求，又可以缩短抽真空的时间。一般来说，前级泵宜选用H-9滑阀式真空泵，后级泵宜选用ZJ-1200机械增压泵。为确保整个真空管路系统的密封性，应选择各种规格的高真空阀门（如GI、GIQ型）。在抽真空时，为了防止潮湿气体进入真空泵并凝结成水，特别配置了冷凝器，并在泵前和泵后配置水油分离器。

为确保送入罐中的热空气是干净的空气，泵前还应配置空气过滤器。

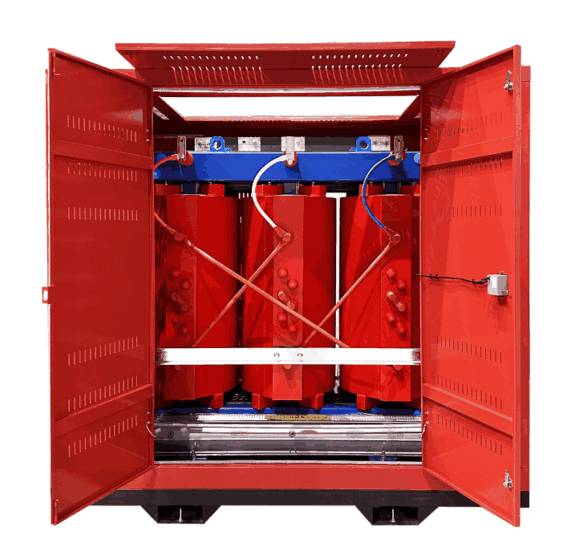

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

变压器中性点的避雷器保护如何进行？

对于在中性点有效接地系统中运行的变压器，若中性点未接地，应在中性点处安装避雷器；对于在中性点不接地系统中运行的变压器，也需要考虑在中性点处添加避雷器。如果中性点通过消弧线圈接地，为了消除消弧线圈端部可能产生的过电压，可以与消弧线圈并联安装一个避雷器。

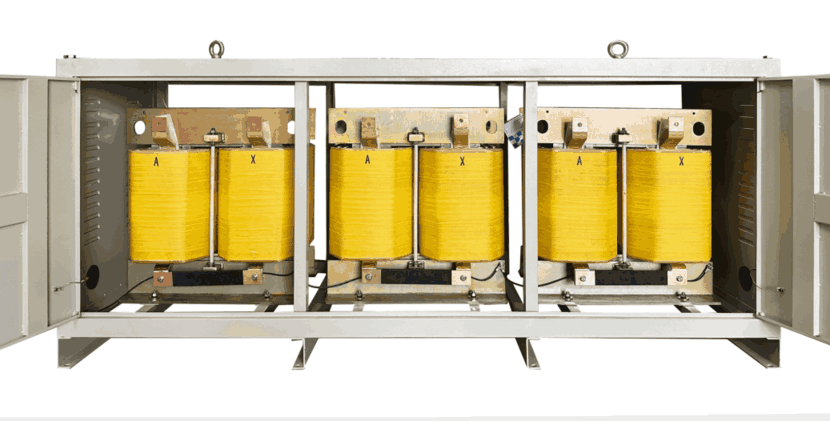

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

外施耐压试验是怎样进行的？

外施耐压试验是对被试变压器进行一分钟的工频高压试验，也被称为工频耐压试验。该测试用于评估不同侧绕组之间和绕组对地之间的绝缘性能，即评估变压器主绝缘的水平，因此只适用于全绝缘变压器。因此，在测试时，被试变压器的不同侧绕组各自连接在一起，一侧绕组施加电压，另一侧绕组接地，其连接图如图98-1所示。

在进行外施耐压试验时，在电源电压较低时合闸；当试验电源电压达到试验电压的40%以下时，升压速度可以任意选择；在40%以上时，应以每秒3%的速度均匀上升；达到规定的电压和持续时间后，应在5秒内迅速而均匀地将电压降至试验电压的25%以下，然后才能切断电源。

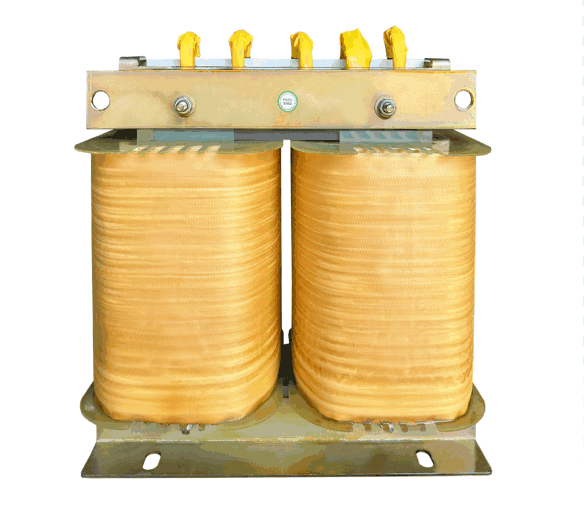

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

电容式套管有哪些种类？

对于110kV及以上的电压等级，如果使用注油式套管，其外形尺寸将变得过大。因此，需要采用以电容分压原理制造的固体绝缘作为主绝缘，即采用电容芯子。根据电容芯子的材质和制造方法，电容式套管分为胶纸式和油纸式两种。

a.胶纸电容式套管。其电容芯子由单面胶纸和铝箔通过加温加压进行交错卷制而成型，经过加热硬化后，外表面进行机械加工并浸防潮漆。在胶纸层间每隔1～2mm放置一层铝箔，形成许多同心圆柱体电容屏，使得径向和轴向的电位分布趋向均匀。电容芯子最里屏为零屏，与导管相连成同电位；最外屏为地屏，通过接地小套管安装法兰一起接地。接地套管可供测量套管tanδ的端子。

胶纸电容式套管的机械压紧方式通常是在中部将锥形环卡入电容芯子的精内，然后使用法兰将锥形环压紧，而头部使用卡紧螺杆夹紧，即采用分段卡装的方式。

b.油纸电容式套管。油纸电容式套管的径向尺寸比胶纸电容式套管更小，这是因为油中发生电晕的电压较高，因此电容屏间的绝缘厚度可以减薄。然而，油纸电容式套管要求具有非常好的密封性能，且其下部必须有瓷套，因此套管下部较长。

油纸电容芯子由电缆纸和铝箔通过加压力进行交错卷制而成型，表面经过机械加工，然后进行真空干燥和真空浸油。 油纸电容式套管完全采用串压方式，在头部使用强力弹簧通过导管借底座串压成一个整体。为了确保套管上下部的油贯通无阻，安装法兰的内壁与电容芯子之间需有一定间隙，因此其机械强度不如胶纸电容式好，安装角度不能太大。

油纸电容式套管的局部放电量较小，因此在变压器中常选择使用油纸电容式套管。
