电抗器如何分类？

电抗器是一种重要的电气设备，用于电力系统中以实现特定的功能和性能。根据不同的分类标准，电抗器可以分为以下几类：

1. 按结构及冷却介质分类

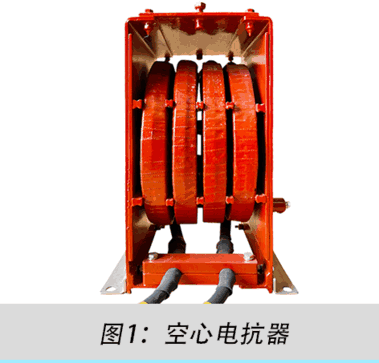

●空心式电抗器：这种电抗器的铁芯为空心，主要用于降低功率损耗和增强散热效果。它们通常采用空气或其他气体作为冷却介质。

●铁心式电抗器：具有铁芯结构，铁芯的材料通常是硅钢片，这种结构可以提供更高的磁导率，从而增强电抗器的电磁性能。

●干式电抗器：这种电抗器采用干式绝缘材料进行绝缘和冷却，通常用于对环境要求较高的场所，如室内设备。

●油浸式电抗器：其铁芯和绕组浸泡在变压器油中，这种设计有助于冷却并提供绝缘。油浸式电抗器通常用于大型变电站和工业应用。

●夹持式干式空心电抗器：这种电抗器采用夹持结构，用于提供额外的机械支持和稳定性，适用于较小的空间。

●绕包式干式空心电抗器：在干式空心电抗器的基础上，增加了绕包结构，以进一步提高绝缘性能和机械强度。

●水泥电抗器：使用水泥作为绝缘和冷却介质，适用于高温或潮湿环境。

2. 按接法分类

●并联电抗器：这种电抗器与负载并联连接，主要用于改善系统的功率因数、减小电流波动等。

●串联电抗器：这种电抗器与负载串联连接，主要用于限制电流、平衡电流分布、保护设备等。

3. 按功能分类

●限流电抗器：用于限制电流，防止电流过大对系统造成损害，广泛应用于保护电力设备和控制电流。

●补偿电抗器：用于电力系统中以补偿无功功率，改善功率因数，提高系统的运行效率。

4. 按用途分类

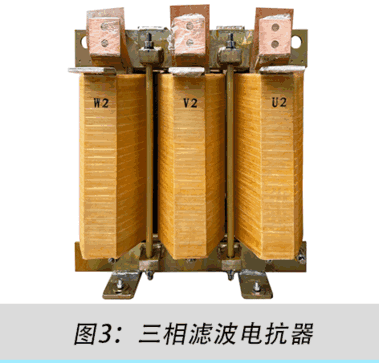

●滤波电抗器：用于滤除电力系统中的谐波，保证电力系统的稳定性和设备的正常运行。

●平波电抗器：用于平滑电流波形，减少电流波动和谐波干扰。

●功率因数补偿电抗器：用于提高电力系统的功率因数，减少无功功率的消耗。

●接地电抗器：用于接地系统中，以限制接地故障电流，保护电力设备和人员安全。

●消弧线圈：用于消除电力系统中的接地弧光，减少设备损坏和系统故障。

●进线电抗器：安装在电力系统的进线端，主要用于限制电流和提高系统稳定性。

●出线电抗器：安装在电力系统的出线端，主要用于限制电流和保护设备。

●饱和电抗器：其磁芯在饱和状态下工作，用于特定的应用场景，如电力系统的短路保护。

●自饱和电抗器：在工作过程中磁芯会自动达到饱和状态，用于调节电流和保护设备。

●可变电抗器（可调电抗器、可控电抗器）：允许用户根据实际需要调整电抗值，以适应不同的电力系统要求。

●轭流电抗器：具有特定的结构用于减少电力系统中的谐波干扰。

●串联谐振电抗器：用于调节谐振频率，优化电力系统的性能。

●并联谐振电抗器：与并联谐振电容器配合使用，用于改善电力系统的电能质量和稳定性。

电抗器的分类依据其结构、功能和用途的不同特点，有助于选择适合的电抗器类型，以满足电力系统的各种需求和应用场景。
