变压器绕组常用的三种结线有什么特点?
Time: 2024-06-24 Hits:

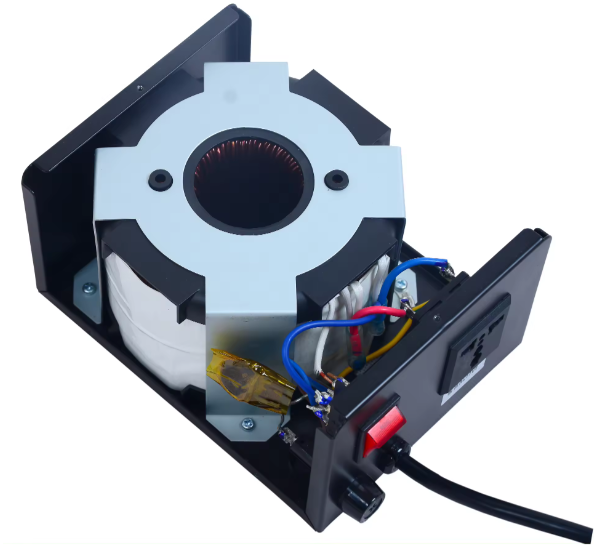

变压器绕组常用的三种结线有什么特点?




  a. Y 形结线的特点:Y 形结线的绕组电流等于线电流,导线截面较大,具有良好的机械强度;绕组电压等于线电压的1/ √3,导致匝数和绝缘用量较少,导线填充系数大,可实现分级绝缘;由于导线填充系数大,匝间静电电容较高,冲击电压分布均匀;此外,中性点可引出接地,也可用于实现四线制供电。该结线的主要缺点是没有三次谐波电流的循环回路。

b. D 形结线的特点:D 形结线的特点与 Y 形结线相反。

c. Z 形结线的特点:Z 形结线具有 Y 形结线的优点,匝数比 Y 形结线多15.5%。尽管 Z 形结线没有三次谐波的循环回路,但即使在铁心中有三次谐波磁通的情况下,由于两个半绕组的三次谐波电压大小相等且方向相反,线端对中性点间的电压也没有三次谐波电压。

Z 形结线的优点还在于,当冲击电流流过绕组时,同一柱上的两个半绕组的磁势大小相等且方向相反。因此,Z 形结线的绕组在遭受冲击电压时,不会感应到另一侧绕组。同样,它还可以消除另一侧遭受冲击过电压时,变换到它本身的过电压。然而,Z 形结线由于两个半绕组的电压相量之间有30°的相位移,使相绕组的有效材料用量增加15.5%,铁窗加大,成本增加,因此通常仅用于低压侧。
