变压器性能参数对成本有什么影响？

1.短路阻抗

短路阻抗对变压器的电压调整率和无功损耗产生影响。

高短路阻抗可提高电压调整率，但也导致较大的短路电流倍数，增大电网和系统的影响。

对心式变压器而言，增加短路阻抗会引起绕组和铁心重量的增加，从而增加制造成本。

在选择短路阻抗时，需综合考虑电动力和制造成本，壳式变压器因安匝组的存在可以在一定范围内变化而不引起过大的成本变化。

2.负载损耗

负载损耗包括绕组直流电阻损耗、导线涡流损耗、并列导线间环流损耗和结构件的杂散损耗。

（1）绕组直流电阻损耗

为了降低绕组直流电阻损耗，需要增大导线截面积，这会增加绕组体积和导线长度，导致制造成本的上升。

（2）导线的涡流损耗

涡流损耗可通过多根导线并联、组合导线或换位导线来降低，但这些方法可能增加制造成本。

（3）并列导线间环流损耗

并列导线间的环流损耗和结构件的杂散损耗需要采取措施来减小，但这也可能导致制造成本的增加。

（4）结构间的杂散损耗

杂散损耗占大型变压器总损耗的一部分，可通过在油箱壁和夹件上加装磁屏蔽或电磁屏蔽来有效降低。

采用低磁钢材料在结构件上可以进一步减小杂散损耗，但这些措施可能伴随着制造成本的增加。

3. 空载损耗

变压器的空载损耗主要包括铁心损耗，由磁滞损耗和涡流损耗组成。磁滞损耗与导磁材料（如硅钢片的重量）成正比，同时与磁通密度的二次方成正比；涡流损耗则与磁通密度的二次方、导磁材料厚度的二次方、频率的二次方以及导磁材料的重量成正比。为减小空载损耗，需要降低磁通密度，但这会导致导磁材料的增加。另一方面，采用高导磁、低损耗的导磁材料或者采用更薄的导磁材料同样会导致变压器制造成本的增加。而导磁材料过薄可能降低硅钢片的平面度，从而减弱铁心的机械强度。

4. 声级水平

为确保变压器的声级水平低于标准值，制造厂会采取特殊的设计方法和措施。这可能包括降低选用的磁通密度、采用特殊的绑扎或压紧方法、配置相应的减振结构，以及选择低噪声风机等。然而，这些措施都会导致变压器制造成本的增加。因此，如果必须选择低噪声变压器，应进行相应的经济分析。在某些情况下，采取适当的措施（如在变压器安装地点安装隔离墙）可能是更经济的选择。

5. 变压器容量、重量、尺寸和性能的关系

在相同电压等级、短路阻抗、结构形式、设计原则、导线电流密度以及铁心磁通密度的情况下，不同容量的变压器之间存在以下近似关系：

（1）变压器容量正比于线性尺寸的4次方。

（2）变压器有效材料重量正比于容量的3/4次方。

（3）变压器单位容量消耗的有效材料正比于容量的—1/4次方。

（4）当变压器的导线电流密度和铁心磁通密度保持不变时，有效材料中的损耗与重量成正比，即总损耗正比于容量的3/4次方。

（5）变压器单位容量的损耗正比于容量的—1/4次方。

（6）变压器制造成本正比于容量的3/4次方。

因此，在相同负载条件下，选择单台大容量变压器比使用多台小容量变压器更经济。

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器消息请点击www.hnlsdz.com)

电力变压器按结构分类

电力变压器按结构主要分为心式变压器和壳式变压器两种。

1.心式变压器

从结构上看，心式电力变压器的绕组是圆筒形的，铁芯的铁芯柱有近似圆柱形的截面，变压器的高压绕组和低压绕组是同心排列的，器身(铁心连同绕组)是垂直布置的， 绕组可以是圆简式、螺旋式、连续式、层式、纠结式、内屏蔽式等不同结构形式，决定于绕组的电压和电流。但铁芯的铁芯柱都是多级近似圆柱形截面，铁轭在不同的设计中可以有不同的形状。

2.壳式变压器

从结构上看，壳式变压器的绕组是扁平矩形的，高压和低压绕组的线饼是垂直布置、交错排列的，铁心水平布置。

我国和国外绝大多数变压器厂均生产心式变压器，只有很少的变压器厂生产壳式变压器。通常对于壳式变压器的生产厂，其所生产的壳式电力变压器的容量大于120MVA,在产品容量小于 120MVA时，壳式变压器的生产厂也使用心式变压器的技术。这是因为容量大于120MVA时，壳式变压器在技术和经济上较心式变压器优越;而在容量小于120MVA时，心式变压器在技术和经济上较壳式变压器更为优越。

在结构上壳式变压器和心式变压器主要有以下的不同点:

1)壳式变压器的绕组被铁心包围，而心式变压器的绕组包围铁心。

2)壳式变压器的铁心是水平放置的，铁心柱的截而形状是矩形的，铁心片的宽度只有一种，便于铁心片的剪切。而心式变压器的铁心是垂直放置的，铁心柱的截面形状是近似圆形的，因此，铁心柱的铁心片不得下分成很多级，硅钢片的剪切工作量大。

3)壳式变压器的绕组均是矩形的， 单饼或双饼绕制， 然后将高压和低压线饼组装成相绕组， 一个相绕组中不同电压的绕组是交错排列的。一相的绕组可以交错排列数个安匝组， 这样每相绕组的短路阻抗可以在比较大的范围内调整。

心式变压器的绕组均是圆筒形的， 心式变压器的绕组在立式绕线机上绕制时， 线饼是水平的； 在卧式绕线机上绕制时， 线饼是垂直的。一般是一次绕制一个线圈，一相的高压和低压绕组是同心布置的。一般情况下，每一相绕组最多可以分成两个高低压安匝组。　　

4) 壳式变压器绕组的线饼是垂直布置的， 饼间油道是垂直的， 有利于绕组的换热和油的换热，。心式变压器的线饼是水平的， 饼间油道也是水平的， 不利于油的流动，线饼和油之间的换热相对壳式变压器绕组的换热差一些。为此，大容量心式变压器的绕组经常采用导向冷却结构， 以加强绕组的换热。

5) 壳式变压器绕组的线饼数较少，每饼匝数较多， 线饼的面积较大， 因此， 饼间电容大，而对地电容小， 即壳式变压器的绕组有大的串联电容， 所以冲击分布比较均匀，其冲击系数α较小, 约在1.5~5 范围内。

6) 壳式变压器的油箱和器身的间隙很小， 是适形油箱；而心式变压器的油箱和器身要有一定的绝缘距离， 壳式变压器的铁心被油箱撑住， 油量可以减少， 可以放倒运输。　　

7) 壳式变压器绕组在轴向(水平方向) 由铁心和油箱撑住， 其辐向每个线饼的导线均由胶粘结在一起， 承受短路电动力的能力高。此外，壳式变压器在高压绕组不同分接位置时， 其电动力变化小。

8) 壳式变压器的所有引线均从绕组上部引出，有利于引线布置。　　但壳式变压器的线圈是单饼或双饼生产， 占用生产面积大、生产周期长、手工操作多。此外，绕组中使用多种异形绝缘成型件， 需要多种绝缘件加工设备和绝缘件压成形机。　　

壳式变压器总装生产时，需要向绕组内插整台铁心的铁心片，手工操作多，叠铁时间长。因此，相绕组露在空气中的时间长，相绕组需要经过浸油或淋油处理， 以减少绝缘件的吸潮变形。心式变压器的总装相对来说，所需的工作时间短，绝缘件受潮比较小。　　

壳式变压器的绕组均被绝缘件包围，一旦在绕组内部有质量问题， 查找故障和返修时，需要拆开整台变压器， 工作量非常大。而心式变压器只要拆开围屏(如有围屏的变压器)，就可以观察到变压器的最外层绕组和出头， 查找故障和返修比较简单。

长沙麓山电子，成立于1975年， 公司在变压器、电抗器行业历经49年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TÜV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

（想了解更多变压器、电抗器信息请点击www.hnlsdz.com)

铁心的主要作用是什么?

铁心是变压器的磁路部分，主要作用是导磁。

变压器一个绕组通以很小的励磁电流，在铁心中可产生很大的交变磁通，感应出所需要的电势。

铁心通常可分为壳式和心式两种。

壳式铁心一般是水平放置的，铁心截面为矩形，每柱有两旁扼，铁心包围了绕组，所以称为壳式。这种铁心的铁心片规格少，铁心紧固方便，漏磁通有闭合回路，附加损耗小。

心式铁心一般是垂直放置的，通常，大容量变压器铁心截面为分级圆柱形，小容量变压器铁心截面为矩形，绕组包围心柱，所以称为心式。铁心片规格较多，绑扎和夹紧要求较高。

长沙麓山电子，成立于1975年，公司在变压器抗器行业历经48年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TUV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质里可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

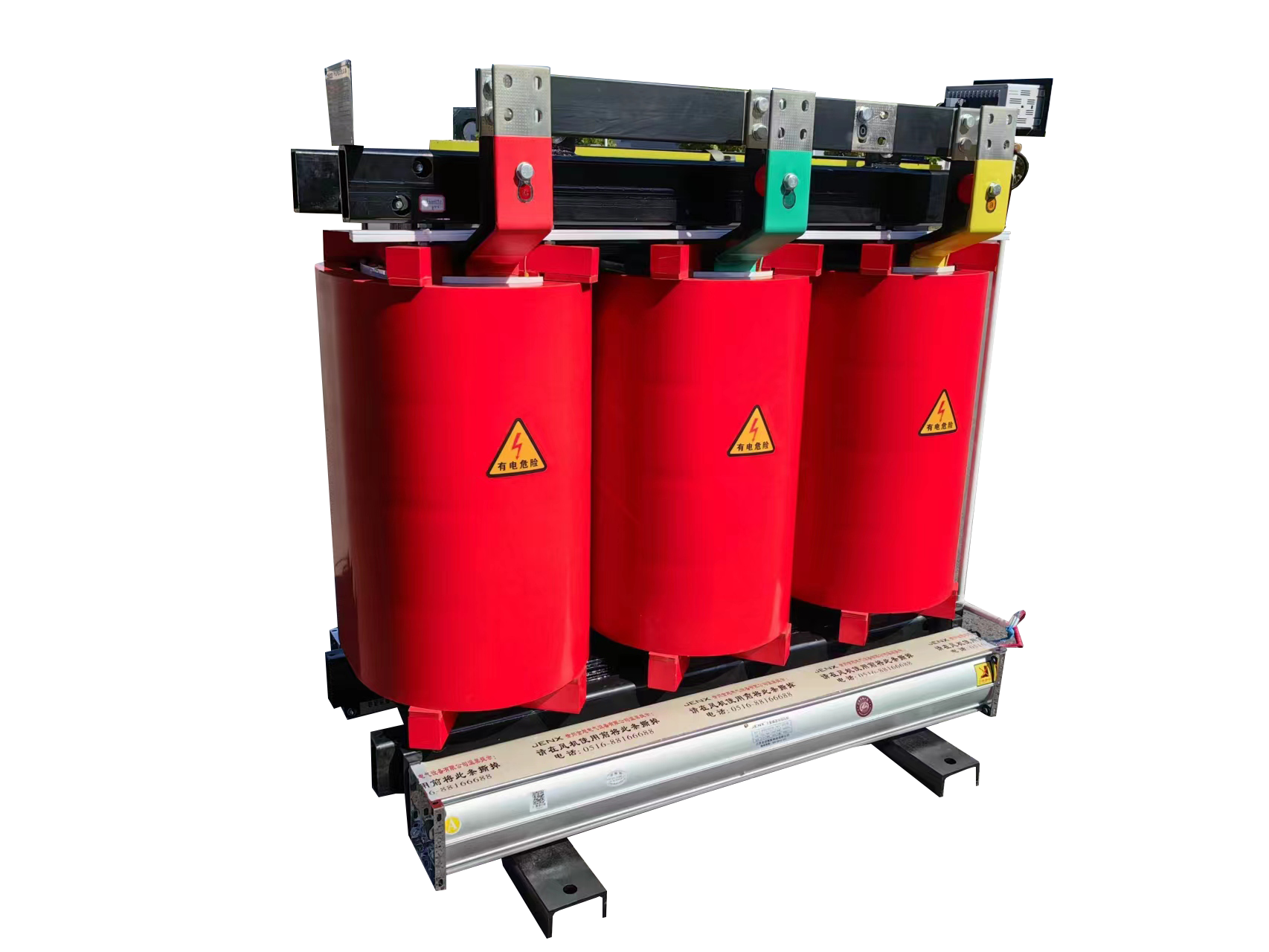

真空环氧浇注变压器的优势有哪些?

1.绝缘强度高：采用环氧树脂浇注技术，具有18~22kV/mm的绝缘击穿场强，且与电压等级相同的油浸式变压器具有大致相同的雷电冲击强度。

2.抗短路能力强：由于树脂的材料特性，加之绕组是整体浇注，经加热固化成型后成为一个刚体，所以机械强度很高，抗短路能力强。

3.防灾性能突出：环氧树脂难燃、阻燃并能自行熄灭，不致引发爆炸等二次灾害。

4.环境性能优越：环氧树脂是化学上极其稳定的一种材料，防潮、防尘，在恶劣环境下也能可靠地运行。

5.维护工作量很小：由于有了完善的温控、温显系统，目前真空环氧浇注变压器的日常运行维护工作量很小，从而可以大大减轻运行人员的负担，降低运行费用。

6.运行损耗低，运行效率高。

7.噪声低

8.体积小、重量轻，安装调试方便

9.不需单独的变压器室，不需吊芯检修，节约占地面积，相应节省土建投资。

长沙麓山电子，成立于1975年，公司在变压器、电抗器行业历经48年的追逐与创新，在行业应用领域具有丰富的技术沉淀与经验累积。专业定制单相控制变压器、单相隔离变压器、三相变压器、控制变压器，环形变压器、R型变压器、中高频变压器、中高频电感、交流输入电抗器、交流输出电抗器、直流电抗器、环氧浇注变压器等变压器设备，涉及轨道交通、工程机械、光伏风电新能源、医疗设备、智能制造、变频器、水电励磁、真空烧结、煤矿防爆、中央空调等十大应用领域。

通过自主和合作开发等途径，对新技术、新材料、新工艺研究并运用，以高新技术为特色，不断优化创新，主要技术能力居国内领先水平。在质量管理和质量保证方面严格执行ISO9001:2015体系标准，部分产品通过CE、TUV和PSE认证。公司产品畅销全国各地，并远销日本、欧美等多个国家和地区、深受客户信赖和赞誉。

公司本着“强化控制过程、提升产品品质、增强顾客满意、成就一流企业”的企业精神，为客户提供性能优越、质量可靠的应用方案与产品，并为用户提供满意的技术服务和优质的售前、售中、售后服务。以顾客为关注焦点，满足客户的需求是我们永恒的追求。

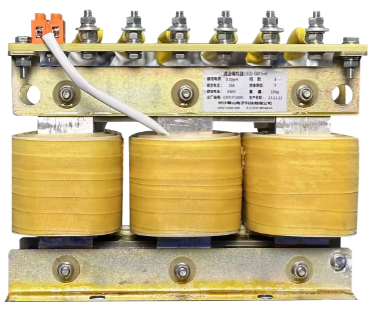

电抗器常见的功能有哪些?

电抗器是一种被动元件，可以在交流电路中改变电流和电压的相位差。其主要功能包括：滤波：电抗器可以滤除交流电路中的高频噪声和谐波，提高电路的稳定性和可靠性。限流：电抗器可以限制电路中的电流，并防止电路过载和短路。

稳流：当电路中的电压发生变化时，电抗器会产生反向电动势，以抵消电压的变化，从而保持电流稳定无功补偿：电抗器可以补偿电路中的无功功率，提高功率因数，提高电路能效。

相位移动：电抗器可以在电路中引起电流和电压的相位移动，使得电路中的功率因数得到改善。总之，电抗器在电路中具有多种功能，可以根据不同的需求，选择合适的电抗器。
