铁心装配和检修时应注意什么？

铁心作为变压器的重要组成部分，其装配和检修过程有着诸多需要注意的关键要点。

1. 铁心叠装要点

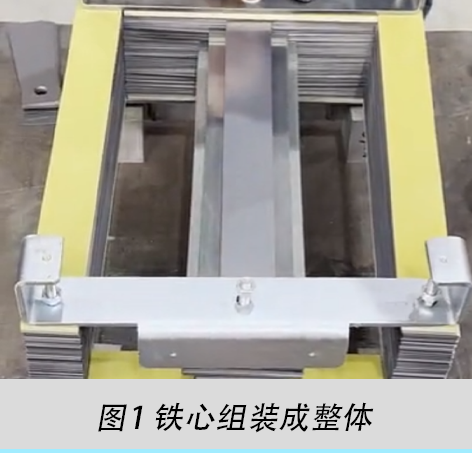

在铁心的叠装环节，大型铁心可于滚转台叠装以便起立，小型铁心则在平台叠装。首先要在台上安置好与铁心柱和铁轭轴线对应的支撑物或托架装置，对于需绑扎的心柱要安放临时夹具一部分，再放置上下铁轭夹件、绝缘垫块、护板等后开始叠片。全斜接缝无孔铁心叠装采用定位装置，如内四角定位法，定位装置分上下部，中间由柱齿条连接，垂直可调定位挡块对叠片内角定位，每叠一级调整一次。铁心叠片一般主级两片或小级三片一叠，因为片数过多会使空载损耗与电流增大且摩擦力变小。要确保铁心尺寸与几何形状偏差在允许范围内，控制心柱轴线偏差、柱轭局部突出、接缝大小等，叠片间不许有搭接，注意叠装基础水平度，每叠20mm厚调整接缝，防止夹件与叠片相通导致多点接地。叠装检查校正后，安放护板、绝缘板和夹件，用绑扎钢带夹紧铁轭，临时夹具夹紧铁心柱，起立后装垫脚并缠绕玻璃绑带，控制绑扎厚度，冷却到60℃以下拆临时夹具，如为减少工时，可不叠上铁轭。

2. 油道或气道设置关键

铁心中油道或气道设置也很重要。因铁心运行有损耗，干式变压器气道需足够宽（一般20mm以上）且常用黄铜制作以减少附加损耗，油浸式变压器常用绝缘油道，两侧叠片用接地片连接，油道要有一定方向以利传热。

3. 铁心检查规范

铁心检查方面，特定产品如新产品、出口产品、高电压等级或大容量产品的铁心成品要做空载性能试验，电工钢片材质需抽试。大型变压器成品铁心技术检查有多项标准，如绑扎紧固、接地可靠、环氧粘带固化良好、铁心柱倾斜度符合要求、厚度和直径偏差达标、夹件与铁心间耐压合格等。

4. 玻璃粘带绑扎铁心检修要点

对于玻璃粘带绑扎铁心的检修，当铁心柱直径较大或需拆除绕组时，要保证地面平坦、铁心垂直。拆卸上铁轭片时防止铁心变形倾斜，事先用卡具夹紧铁心柱上端再拆卸，拆卸后用布带扎牢心柱片再套绕组，防止第一箍玻璃粘带断裂致铁心片倾倒。

总而言之，铁心的装配与检修关乎变压器的性能与安全。从叠装的精细操作到油道设置的合理规划，从严格的检查标准到检修时的谨慎处理，每一个环节都需要严格遵循专业规范与要求，才能确保铁心在变压器运行中稳定可靠地发挥作用，保障整个电力系统的正常运行。
