饼式绕组的特点有哪些？

在变压器绕组的众多类型中，饼式绕组有着显著的特点和广泛的应用。饼式绕组主要用于电压较高、容量较大的高压变压器。例如大型电力变压器，其良好的机械性和散热性能够适应高电压、大容量带来的高电场强度、大电流和复杂的热交换需求。深入了解饼式绕组的特点有助于我们更好地理解其在不同场景下的适用性，以下将详细阐述。

1.结构特点

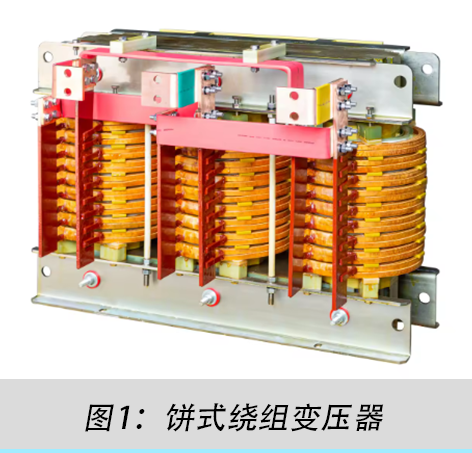

饼式绕组由多个线饼组成，每个线饼是由导线在一个平面上绕制多圈形成类似圆盘的形状，然后这些线饼在轴向堆叠起来。相邻线饼之间通过垫块等绝缘材料隔开，形成油道或气道，这种结构使饼式绕组在外观上呈现出明显的饼状分层。

2.电气性能特点

● 饼间电容较小：由于线饼之间有一定的间隔，且主要的电场分布是在每个线饼内部和线饼与铁芯之间，使得饼间电容相对较小，在一些对电容敏感的电路环境中有优势。

● 漏电抗相对较大：在饼式绕组中，电流从一个线饼通过连接线过渡到下一个线饼，电流路径相对复杂，磁力线交链情况也较为复杂，导致漏电抗相对较大，可用于需要特定短路阻抗的变压器设计。

3.机械与散热性能特点

● 机械强度高：饼式绕组由于有垫块在轴向和辐向提供支撑，端部支撑面大，在短路等情况下能承受较大的轴向力和辐向力，稳定性好，能有效防止绕组因外力而变形。

● 散热性能优异：相邻线饼之间的垫块形成了良好的散热通道，冷却介质（如变压器油）可以在这些通道中流动，有效地将热量带走，保证绕组在运行过程中能维持合适的温度。

饼式绕组以其独特的结构、电气、机械和散热性能特点，在高电压、大容量变压器等特定应用场景中发挥着关键作用。在设计变压器时，需要综合考虑各种因素，依据实际的电压、容量、散热和机械稳定性等要求，合理选用饼式绕组，以保障变压器的高效、稳定运行。
