圆筒式绕组的结构特点是什么？

圆筒式绕组可以分为单层、双层和多层三种结构形式。单层绕组结构简单，工艺性较好，但其端部支撑稳定性较差。双层绕组通过将1至6根扁导线连接到绕线模具上并绕制而成，能够在一定程度上提高绕组的电气性能和机械强度。多层圆筒式绕组则在绝缘筒上使用圆导线或扁导线进行绕制，这种设计可以提供更大的绕组体积和更高的电流承载能力。

1.绕组结构：

●单层绕组：适用于较低电压的应用，具有较简单的结构和较好的工艺性。其绕组的端部支撑通常依赖于外部支撑结构，因此稳定性相对较差。

●双层绕组：通过在绕线模具上绕制两层导线，能够有效提高绕组的绝缘等级和电气性能。双层绕组在设计时需要确保各层之间的绝缘良好，以避免因层间绝缘不良引起的短路或漏电问题。

●多层绕组：适用于需要较大电流和较高电压的应用。多层绕组能够提供较大的绕组体积和更高的电流密度。在实际应用中，多层绕组的制作工艺较为复杂，需要精确控制绕制过程，以确保绕组的整体性能和稳定性。

2.高压绕组设计：

对于35kV及以上的高压绕组，为了确保电压分布均匀，通常在绕组内层设置静电屏，并与绕组线端相连。静电屏的使用能够有效抑制电场集中现象，减少电压分布不均引起的局部电场强度过高，从而提高绕组的绝缘性能和可靠性。

3.绝缘材料：

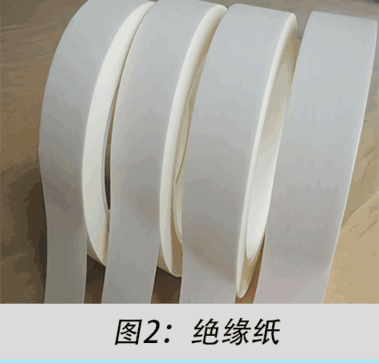

层间绝缘材料通常采用电缆纸或油道，以保证绕组的电气绝缘强度和机械强度。电缆纸是一种常用的绝缘材料，具有良好的耐高温性能和电气绝缘性能。油道则用于进一步增强绝缘效果，并提供有效的散热能力。此外，绕组两端的绝缘件需填平，以确保绕组的绝缘系统完整无缺，并防止由于边缘不平整而导致的局部放电现象。

综上所述，圆筒式绕组的结构特点包括其分层设计、绝缘配置及高压绕组的特殊要求。这些特点决定了其在不同应用中的适用性和性能表现。
