硅钢片的交流磁化曲线如何定义？

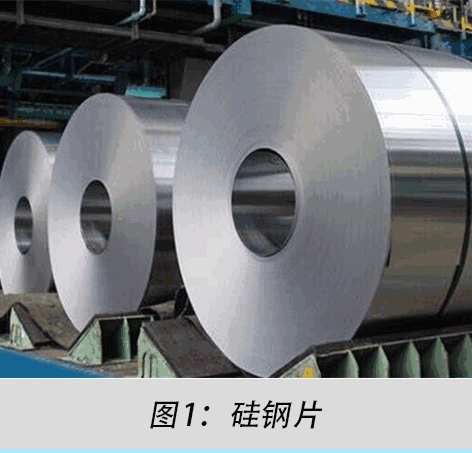

硅钢片在电力变压器和电机中的应用非常广泛，其磁性能直接影响到设备的效率和性能。在研究硅钢片的磁性能时，交流磁化曲线（B-H曲线）是一个重要的概念和工具。那么，硅钢片的交流磁化曲线是如何定义的呢？硅钢片的交流磁化曲线是在试样退磁后，通过逐步增加交流磁化场的方式获得的。当施加的交流磁场逐渐增加时，测量并记录相应的交流磁感应强度（磁感强度）的峰值，绘制出交流磁化场（取有效值）和磁感应强度峰值之间的关系曲线。这条曲线被称为交流磁化曲线，通常也被称为B-H曲线。

具体来说，交流磁化曲线的定义和获取过程可以分为以下几个步骤：

1.退磁处理：

在测量交流磁化曲线之前，需要对硅钢片试样进行退磁处理。退磁的目的是消除试样中可能存在的剩余磁化，使其处于无磁状态。退磁通常通过逐步减少的交变磁场来实现，确保试样磁化特性处于初始状态。

2.逐步增加交流磁化场：

退磁后，通过外加的交流磁场对试样进行磁化。这个外加磁场是逐步增加的，通常从零开始，逐渐增加到所需的最大值。外加交流磁场的有效值（RMS值）是关键参数，它表示磁场的实际强度。

3.测量磁感应强度：

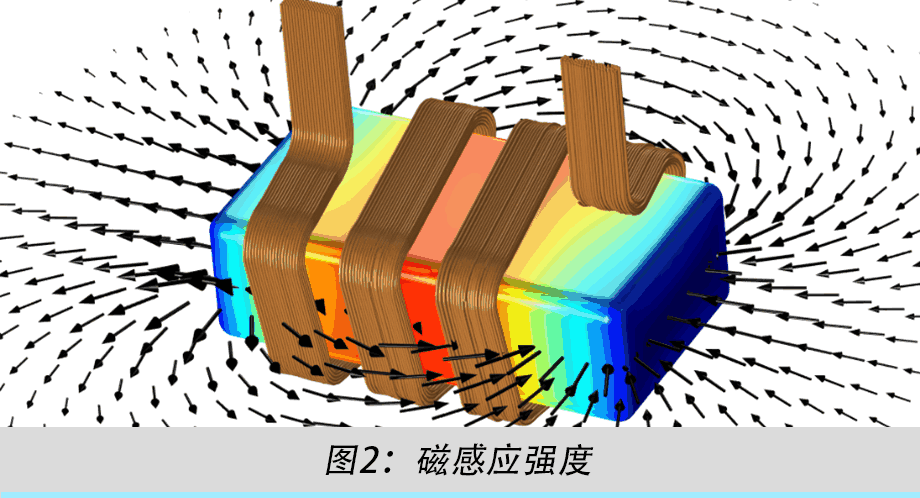

在施加交流磁场的同时，测量硅钢片试样中产生的交流磁感应强度（B）的峰值。磁感应强度是指材料在磁场作用下，内部磁通密度的大小，其峰值表示在一个交流周期内磁感应强度达到的最大值。

4.绘制B-H曲线：

将测得的交流磁场（H）的有效值和相应的交流磁感应强度（B）的峰值，作为坐标点在图表上绘制出来。通过这些点，可以得到一条连续的曲线，即交流磁化曲线（B-H曲线）。这条曲线描述了硅钢片在交流磁化场下的磁化特性。交流磁化曲线的重要性在于，它能够反映硅钢片在实际工作条件下的磁性能。例如，B-H曲线的形状和面积可以用于评估材料的磁滞损耗和磁导率等参数，这些参数对电力变压器和电机的设计和性能优化具有重要指导意义。

在实际应用中，不同频率和温度条件下，硅钢片的B-H曲线会有所不同。因此，在测量和使用交流磁化曲线时，需要考虑工作条件的变化对磁性能的影响，以确保硅钢片材料在具体应用中的最佳表现。综上所述，硅钢片的交流磁化曲线定义了在交流磁场作用下，磁感应强度与磁场强度的关系，是研究和优化硅钢片磁性能的重要工具。
